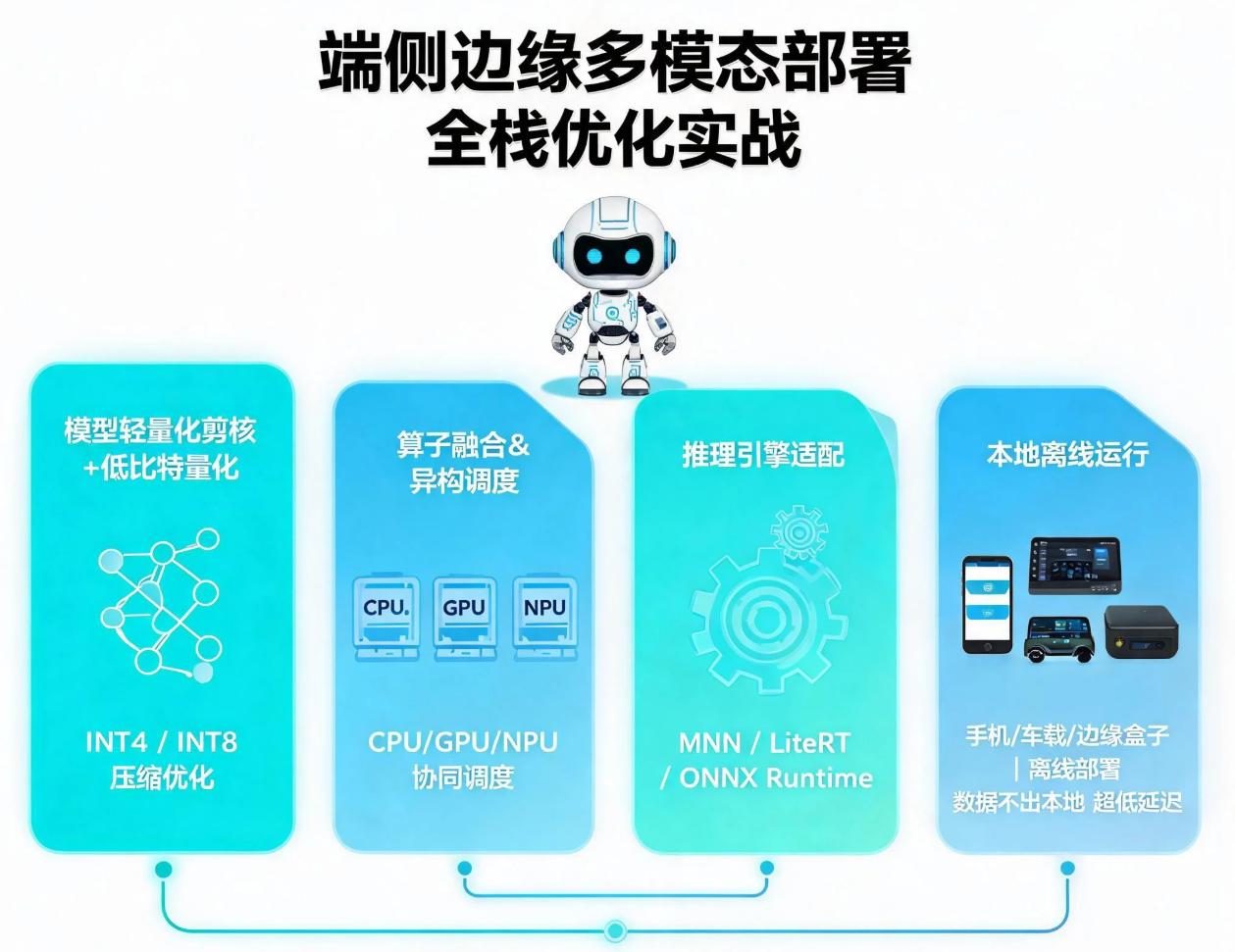

端侧与边缘多模态部署：框架、优化与实战全解

移动端、物联网、AR眼镜、车载等边缘场景对多模态模型的要求与云端截然不同：算力极度受限、功耗敏感、内存有限、实时性高且常需离线运行。以下从框架适配、NPU加速、压缩感知、实时同步到热更新内存优化，逐一深剖。


手机端运行文生图模型的主流框架与适配方法

在手机上运行Stable Diffusion等文生图模型，必须极致压缩模型体积、利用硬件加速、减少推理步数。主流框架及适配方案如下：

查看内嵌表格

关键适配技巧：

  • 模型拆分：将UNet、VAE解码器、文本编码器分为独立子模型，按需加载到内存，避免整块模型常驻。例如生成时先加载文本编码器，再加载UNet逐步采样，最后加载VAE解码。

  • 步数缩减：使用LCM、DPM-Solver等高效采样器将生成步数从50步降至4-8步，同时维持可接受画质。

  • 量化：UNet权重做INT8量化，激活可保持FP16；VAE解码器对精度敏感，通常保持FP16。

  • 内存优化：利用Core ML的“paged attention”或MNN的内存池，在采样循环中重用张量显存。

端侧多模态模型如何利用 NPU 加速？量化方案与 GPU 有何不同？

NPU (Neural Processing Unit) 是专为神经网络推理设计的低功耗加速器，广泛集成于现代手机SoC（如Apple ANE、高通Hexagon、华为达芬奇）。其加速原理与GPU显著不同。

NPU加速原理：

  • 专门优化的矩阵乘累加单元，支持低精度（如INT8）的并行计算。

  • 片上缓存紧耦合，减少数据搬运能耗。

  • 直接处理神经网络图的执行，无需GPU那样的通用渲染管线。

多模态模型在NPU上的映射：

  • 视觉编码器（如MobileViT）的卷积和注意力层可映射到NPU的卷积加速器与矩阵乘法单元。

  • 轻量LLM的Transformer层可利用NPU的矩阵引擎，但需处理动态形状和KV缓存，部分NPU对动态性支持有限。

  • 跨模态投影和分类头通常为小矩阵，也可放在NPU上。

量化方案对比：

查看内嵌表格

多模态模型NPU量化的特殊考量：

  • 视觉编码器浅层（直接处理像素）对量化敏感，可能需要每通道量化或保留FP16。

  • 文本token的嵌入层通常巨大，量化需做分组量化（如GPTQ的通道级）。

  • 跨模态注意力中的Q/K乘积在NPU上容易溢出，需在量化时插入限制缩放因子。

低功耗物联网设备上的轻量级多模态唤醒词检测或异常行为识别

在MCU或低功耗处理器（如ARM Cortex-M, ESP32-S3）上，资源极度有限（SRAM几百KB，Flash几MB）。方案设计必须极端轻量。

多模态唤醒词检测（例如，结合声音和简易视觉）：

  • 语音分支：使用极小的关键词识别模型（如基于DS-CNN的MobileNetV1宽度乘数0.25），仅需约100KB权重，运行在8-16KB的SRAM。

  • 视觉分支：使用极简的二值化或1-bit CNN（如BinaryNet），对低分辨率灰度图像（32x32）做是否有人的检测。权重约20KB。

  • 融合决策：语音概率和视觉概率加权求和，超过阈值触发唤醒。融合可以简单地用逻辑与（声+视同时激活）以减少误唤醒。

  • 部署框架：TensorFlow Lite for Microcontrollers (TFLM) 或 CMU 的 ONNC.

异常行为识别（如老人跌倒检测）：

  • 使用轻量3D CNN或(2+1)D卷积处理连续几帧的深度或RGB图像。典型模型如MobileNetV2-3D，通过知识蒸馏压缩至500KB以下。

  • 在MCU上推理时，使用CMSIS-NN库加速卷积，将权重和激活量化为INT8。

  • 为降低功耗，多数时间处于低功耗待机，仅当加速度计检测到运动时唤醒NPU/CPU进行视觉推理。

关键技术：

  • 模型采用Depthwise Separable卷积，减少参数和运算量。

  • 激活函数用Hard-Swish或ReLU6。

  • 使用模型剪枝和结构重参数化去除冗余分支。

离线 RAG + 多模态：如何在无网络环境下，构建基于本地知识库的多模态问答系统？

离线多模态RAG要求所有组件（文档、嵌入、检索、LLM、视觉编码器）全部本地部署。

架构设计：


组件选型：

  • 文档处理：用tesseract离线OCR图片中的文字；用PyMuPDF解析PDF；Unstructured库进行版面分析和分块。

  • 嵌入模型：使用小型多语言嵌入模型如bge-small-zh-v1.5 (约24MB) 负责文本嵌入；图像嵌入用MobileCLIP或蒸馏后的轻量CLIP（约80MB）。

  • 向量数据库：ChromaDB或LanceDB，无需服务器，纯本地运行。

  • 多模态大模型：部署量化后的轻量MLLM，如LLaVA-1.5-7B的INT4版本（约4GB显存），或更小的Qwen-VL-Chat-7B。在无GPU环境下可使用llama.cpp的llava分支在CPU上运行。

  • 硬件要求：至少16GB RAM和50GB存储；若无GPU，推理速度较慢但可行。

工作流：

  1. 提前将本地文档（合同、手册、产品图片）离线处理并索引。

  2. 用户提问，意图分类判断是否需要检索。若问题附带有图片，先对该图片用视觉编码器提取特征，并与图像库比对。

  3. 检索出的相关文本块和图像（或图像描述）作为上下文，与用户问题一同送入MLLM。

  4. MLLM生成答案，无任何数据外传。

在 AR 眼镜上部署多模态模型需要重点解决的问题

AR眼镜的物理限制极为严苛：重量、散热、电池容量都极度有限，但需要实时感知环境并提供信息叠加。

核心问题与解决方案：

查看内嵌表格

实际方案举例：

  • 物体识别：在眼镜端运行量化的YOLOv5-nano（约1.5MB），实时检测物体，将类别和位置发送给手机端MLLM做进一步问答。

  • 即时翻译：眼镜拍摄文本区域，本地运行OCR（如Tesseract的轻量版本）识别文字，通过手机上的翻译模型生成结果，回传叠加显示。

车载环境下，多模态模型如何应对动态变化的算力资源

汽车芯片（如高通8155/8295, NVIDIA Orin, 地平线征程）算力从几TOPS到数百TOPS不等，且算力被多个系统（智驾、座舱）共享，动态变化。

应对策略：

  1. 模型自适应切换：维护一个模型族，包含不同复杂度的版本（如MobileNetV2, ResNet-18, ViT-Tiny）。根据当前可用算力（通过系统监控API获取）动态选择模型。例如，当智驾系统高负载时，座舱的多模态交互切换到极简模型。

  2. 弹性推理：利用提前退出机制（Early Exit），在神经网络的中间层添加分类头，如果置信度足够高就提前返回结果，节省算力。

  3. 优先级调度：安全相关的多模态感知（如驾驶员监控DMS）设为最高优先级，独占部分NPU资源；娱乐相关功能（如语音助手、手势控制）使用剩余资源，并可被抢占。

  4. 协同推理：将部分任务卸载到乘客的手机或可穿戴设备。例如，语音识别在手机上完成，结果传到车机。

  5. 动态量化精度：在算力充足时使用FP16，不足时切换到INT8。可通过运行时重载权重实现。

  6. 异步预处理：摄像头视频流持续由硬件解码器处理，提取轻量视觉特征缓存。当用户发起多模态查询时，直接使用缓存特征，避免实时重复编码。

实时翻译+多模态场景下同步语音、文字、图像并低延迟生成多语种字幕

现场演讲配PPT，要求将演讲者语音、PPT文字、现场画面融合，实时输出翻译后的字幕。

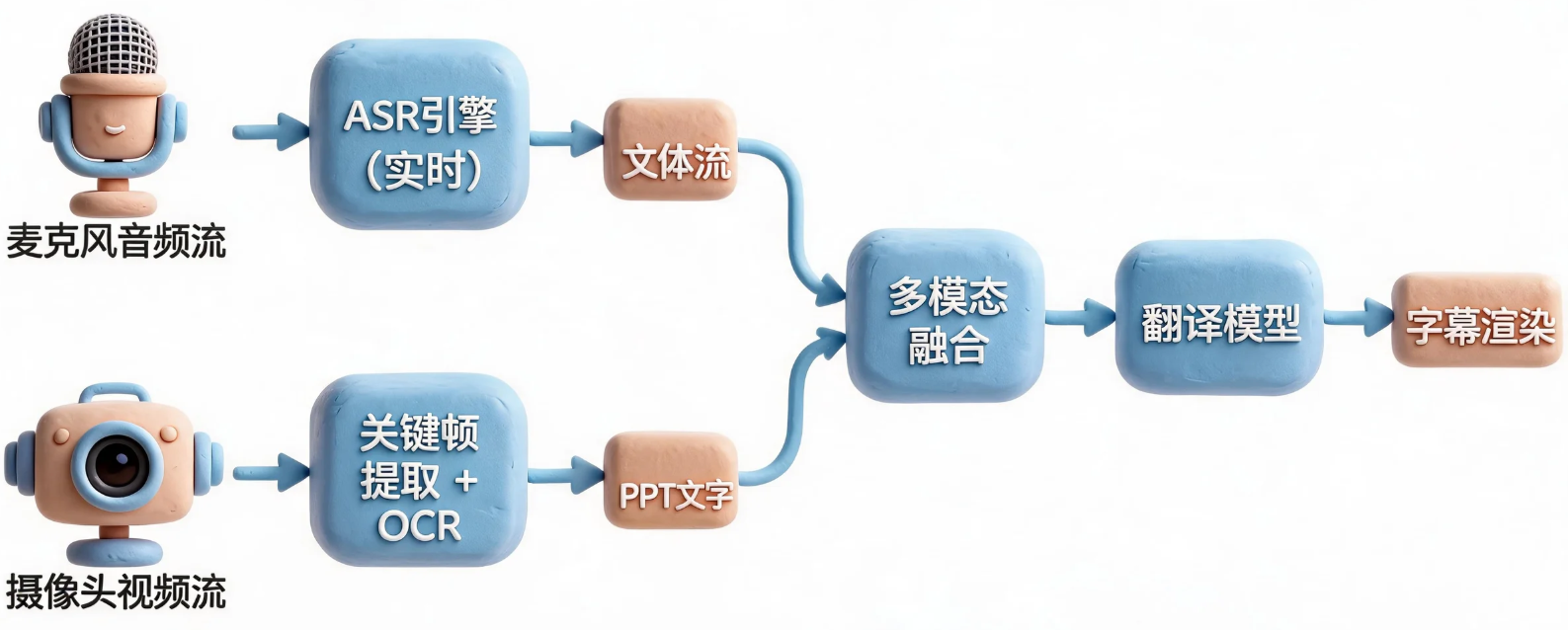

同步架构：


关键技术细节：

  • 时间戳对齐：所有流都带时间戳。利用PTS (Presentation Time Stamp)对齐语音识别结果与对应的PPT帧。若ASR延迟200ms，则取对应时段的视频帧OCR结果。

  • 低延迟ASR：使用流式ASR引擎（如Whisper的streaming模式或商业引擎），返回部分识别结果，不等整句结束。

  • PPT文字提取：无需每帧做OCR，而是采用帧间差异检测，只在PPT翻页或内容变化时触发OCR，节省算力。OCR结果缓存。

  • 翻译策略：对ASR文本流和PPT文字做加权融合。若演讲者正在口述与PPT一致的内容，可优先取PPT精确文本；若口述补充信息，则取ASR结果。翻译模型可选择轻量级Transformer（如OPUS-MT），部署在本地GPU或NPU上。

  • 字幕同步显示：翻译结果以分句或分词级别推送，每个词带时间戳，做到字级高亮。

优化低延迟的措施：

  • 模型全部量化INT8，运行在专用AI加速器上。

  • 使用CUDA Graph或NPU流减少内核启动开销。

  • 缓冲策略：设置100ms的抖动缓冲区以平滑网络和计算波动。

卫星或无人机等极端边缘节点，多模态压缩感知技术能否实现超低带宽的图像传输与问答？

在卫星和无人机场景，上传原始图像几乎不可能（带宽几kbps）。多模态压缩感知指在发送端将图像压缩为极度紧凑的语义特征，接收端基于特征进行问答或恢复。

技术路线：

  • 压缩语义编码：在星载/机载端部署一个轻量视觉编码器（如微型ViT），将图像编码为特征向量（如512维），而不是像素。此向量通过低带宽链路传回地面。

  • 地面端任务执行：地面站接收特征向量后，可以直接用于问答（送入MLLM的投影层），或使用一个生成模型（如扩散模型）从特征重建图像供人工判读。这属于“面向任务的压缩”。

  • 增量传输：对于视频序列，只传输关键帧的特征以及帧间特征的残差。

  • 带宽自适应：根据当前可用带宽，动态调整特征向量的长度（如通过PCA降维或直接截断）。在极低带宽时，只传全局语义向量（如CLIP的CLS token），执行图像分类或场景摘要。

能否实现超低带宽问答？ 可以，但精度有损失。对于“图中是否有坦克？”这类二分类问题，只需传输几个bit的信息；对于“描述当前场景”，需较多特征。当前研究（如JSCC）在0.1bpp下仍能完成粗粒度问答。

边缘设备上的多模态模型，需要同时满足低功耗和低延迟，如何选择架构和压缩方法？

架构选择原则：

  • 视觉分支：首选高效混合架构（如MobileNetV3, EfficientNet-Lite, MobileViT-v2），在CPU/NPU上均有良好支持。避免纯ViT（计算密度不均）。

  • 文本分支：对语义理解，使用蒸馏后的小型BERT（如TinyBERT, MobileBERT）或轻量T5（如T5-Small）。

  • 融合方式：晚期融合（双塔）计算友好；若需要细粒度对齐，采用轻量交叉注意力（如单头注意力）而非大型Transformer。

压缩方法组合：

查看内嵌表格

低功耗技术：

  • 内存重用：在推理管道中，不同阶段复用同一块内存池，避免碎片。

  • 算子融合：将Conv+BN+ReLU合并为一个核，减少内存读写。

  • 稀疏计算：利用剪枝后的稀疏权重，跳过零值计算（需硬件支持）。

从 0 到 1 部署一个多模态对话服务的技术选型、服务架构、监控和迭代流程

技术选型矩阵：

查看内嵌表格

服务架构：

  • API层：FastAPI + gRPC，提供统一的多模态对话接口。网关用Envoy或Nginx，负责认证、限流、路由。

  • 模型服务层：视觉编码服务和LLM服务分离，视觉结果通过内存数据库传递。

  • 异步任务层：对于视频分析等长时任务，通过Redis队列解耦，返回task_id轮询。

  • 数据层：MinIO存储用户图片，PostgreSQL存储对话记录和用户信息。

监控与迭代：

  • 记录 TTFT, TPOT, QPS, GPU利用率和显存。特别监控视觉token数与延迟的关系。

  • 建立离线评估流水线：每周从生产数据采样，运行自动评估（RAGAS等），观察各项指标趋势。

  • 使用A/B测试验证新模型：通过网关分流，对比点赞率、回答准确率。

  • 定期用Bad Case微调模型：将点踩数据清洗后加入指令微调集，持续提升。

针对特定硬件（如 GPU、NPU）优化多模态算子时，一般从哪些环节切入？

优化多模态推理的算子，本质是消除计算瓶颈和内存瓶颈。

切入环节及方法：

查看内嵌表格

优化流程：

  1. 用性能剖析工具（NVIDIA Nsight, ARM Streamline）定位热点。

  2. 针对热点算子，编写CUDA/OpenCL kernel或使用硬件厂商提供的库（cuBLAS, cuDNN, QNN, ACL）。

  3. 通过图优化（算子融合、常量折叠）减少内核启动次数和临时内存。

  4. 对批量处理场景，增加并发以掩盖延迟，利用GPU的Warp调度或NPU的多核并行。

在多模态模型的热更新中，如何保证与已索引的视觉缓存兼容？

视觉缓存（如向量数据库中存储的图像特征）依赖于视觉编码器生成的嵌入。如果更新编码器，嵌入空间可能漂移，导致旧缓存失效。

保证兼容性的策略：

  1. 固定嵌入维度和归一化：新视觉编码器必须输出与旧模型相同维度的向量，并做相同的L2归一化。可通过在编码器后加一个可训练的线性投影层对齐维度。

  2. 新老编码器联合训练：在微调新编码器时，加入对比损失，不仅拉近新视觉嵌入与文本嵌入，还强制新视觉嵌入与旧视觉嵌入一致（蒸馏损失）。可采样部分旧缓存中的特征作为正样本。

  3. 双编码器过渡：部署期间同时运行新旧编码器，新请求使用新编码器，但检索时同时查询旧索引和新索引（如果旧索引仍在）。通过重排序融合两个结果。待新索引构建完成且验证一致性后，再下线旧编码器。

  4. 索引重建策略：如果嵌入空间变化不可避免，则采用基于事件的增量重建。新编码器上线后，后台异步任务重新编码所有图像并更新向量数据库条目。由于向量数据库支持主键更新，可在不中断服务的情况下逐步替换。在此期间，查询将路由到旧索引，直到重建完成。

  5. 版本化缓存：为每条缓存记录添加encoder_version字段。查询时，根据当前编码器版本筛选对应缓存。这需要向量数据库支持元数据过滤。同时维护多个版本索引，新版本逐步接管流量。

多模态模型推理时的内存分配往往呈现尖峰，有哪些技巧可以预分配或复用内存？

多模态推理内存尖峰主要出现在：加载模型权重、为长序列分配KV缓存、高分辨率图像编码时的临时特征图。

预分配与复用技巧：

  1. 静态内存池：在服务启动时，一次性分配一个大的连续内存池，推理过程中所有张量都从这个池中分配子区域。避免运行时频繁的cudaMalloc。可以使用PyTorch的CachingAllocator或TensorFlow的BFC Allocator。

  2. KV缓存预分配与PagedAttention：对于LLM，最大可能生成长度是已知的。按最大长度预先分配KV缓存的内存页。PagedAttention将KV缓存划分为固定大小的块，动态映射到序列，既避免了碎片，又能在序列结束时快速回收。

  3. 视觉特征压缩：在输入LLM前，将大量的视觉token通过池化或Q-Former压缩为少量token，减少KV缓存中视觉部分的内存占用。

  4. 共享内存与写时复制：多个并发请求如果使用相同的系统提示或相同的图像，可以通过写时复制技术共享视觉token的KV缓存部分，避免重复存储。

  5. 梯度检查点的反向应用于推理：在推理时不需要计算梯度，但可以利用检查点的思想——不保留所有中间激活，在反向传播时重计算。不过对于推理，主要是前向，但我们可以避免创建不必要的中间张量，使用torch.no_grad()和inplace操作。

  6. 流式释放：在生成过程中，一旦某个token的注意力输出已经用于生成下一个token，且不再需要其用于后续层的计算，可以及时释放该token在中间层的激活。对于流式输出，每生成一个token就将其深层激活释放。

  7. 模型卸载与分层加载：对于内存极度紧张的情况，可将视觉编码器和LLM部分层放在CPU内存，只把当前正在计算的层加载到GPU。DeepSpeed的ZeRO-Infinity和llama.cpp的mmap可以做到。

  8. 内存分配器优化：使用jemalloc或tcmalloc替代默认的malloc，减少内存碎片。对于CUDA内存，可以调整PYTORCH_CUDA_ALLOC_CONF=expandable_segments:True来缓解碎片。

通过这些预分配和复用手段，可以将尖峰内存降低30%-50%，使服务可在更小显存的GPU上稳定运行。
