图解分布式训练（八）—— ZeRO 学习¶
来自： AiGC面试宝典
2023年09月29日 12:03
宁静致远

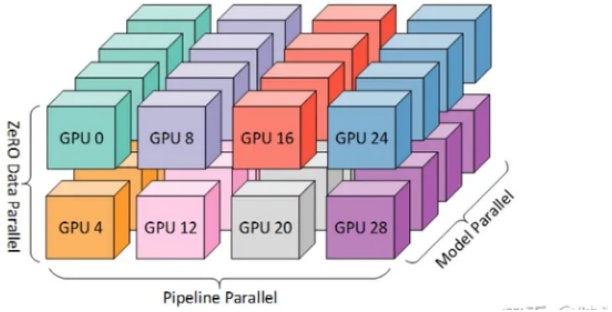

一、 什么是3D并行？¶
3D 并行可以让大型模型以非常有效的方式进行训练
二、 3D 并行 策略有哪些？¶
• DataParallel (DP)
• TensorParallel (TP)
PipelineParallel (PP)
2.1 DataParallel (DP)
介绍：假设有N张卡，每张卡都保存一个模型，每一次迭代（iteration/step）都将batch数据分割成N个等大小的micro-batch，每张卡根据拿到的micro-batch数据独立计算梯度，然后调用AllReduce计算梯度均值，每张卡再独立进行参数更新。
举例说明：
假设模型有三层：L0，L1，L2¶
每层有两个神经元 # 两张卡¶
GPU0: L0 | L1 | L2 --- | --- | --- a0 | b0 | c0 a1 | b1 | c1 GPU1: L0 | L1 | L2 --- | --- | --- | --- a0 | b0 | c0 a1 | b1 | c1
2.2 TensorParallel (TP)
介绍：每个张量都被分成多个块，因此不是让整个张量驻留在单个 GPU 上，而是张量的每个分片都驻留在其指定的 GPU 上。在处理过程中，每个分片在不同的 GPU 上分别并行处理，最终结果在步骤结束时同步。这也被称作横向并行。
举例说明：
假设模型有三层：L0，L1，L2¶
每层有两个神经元 # 两张卡¶
GPU0: L0 | L1 | L2 ---|----|--- a0 | b0 | c0 a1 | b1 | c1 GPU1: L0 | L1 | L2 ---|----|--- a0 | b0 | c0 a1 | b1 | c1
2.3 PipelineParallel (PP)¶
·介绍：模型在多个GPU上垂直（层级）拆分，因此只有模型的一个或多个层放置在单个GPU上。每个GPU并行处理管道的不同阶段，并处理一小部分批处理。
举例说明：
假设模型有8层¶
两张卡¶
| L0 | L1 | L2 | L3 | | L4 | L5 | L6 | L7 |
GPU0 | | | | | | | | |
GPU1 | | | | | | | | |
三、 为什么需要 ZeRO?¶
虽然 DataParallel (DP) 因为简单易实现，所以目前应用相比于其他两种广泛，但是由于 DataParallel (DP) 需要每张卡都存储一个模型，导致显存大小成为制约模型规模的主要因素。
既然每张卡都存储一个模型会增加模型训练过程中的显存占用，那么是否可以让每行卡训练1/N的模型参数，然后合并起来就是一个完整模型呢？这样，随着卡数的增加，每张卡用于模型训练的显存占用将减低，能够训练的模型也就越大。
如今训练大模型离不开各种分布式并行策略，ZeRO系列技术就是一种显存优化的数据并行方案，旨在训练超大规模的语言模型。
四、 ZeRO 的 核心思想是什么？¶
去除数据并行中的冗余参数，使每张卡只存储一部分模型状态，从而减少显存占用。
五、 ZeRO 显存如何分配？¶
ZeRO将模型训练阶段中每张卡的显存内容分为两类：
· 模型状态：包括参数、梯度和优化器状态，其中优化器状态占比75%。
·剩余状态：除了模型状态之外的显存占用，包括激活值、各种临时缓冲区以及无法使用的显存碎片。
来看一个例子，GPT-2含有1.5B个参数，如果用fp16格式（混合精度），只需要3GB显存，但是模型状态实际上需要耗费24GB！所以模型状态就成了头号显存杀手，它也是ZeRO的重点优化对象。而其中优化器状态又是第一个要被优化的。
六、 ZeRO 优化策略是怎么样？¶
针对模型状态的存储优化（去除冗余），ZeRO使用的方法是分片，即每张卡只存1/N的模型状态量，这样系统内只维护一份模型状态。

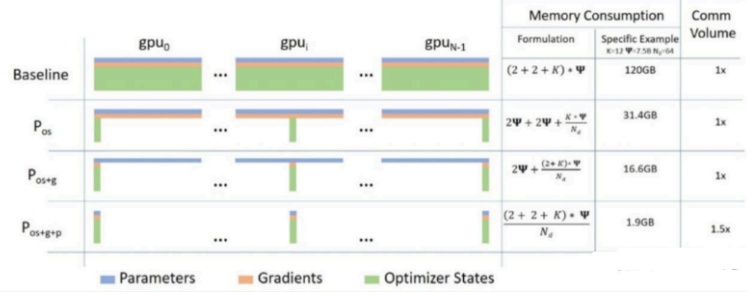

ZeRO 具有三个主要的优化阶段（ZeRO-1，ZeRO-2，ZeRO-3），它们对应于优化器状态（optimizer states）、梯度（gradients）和参数（parameters）的分片。累积启用时：
· 优化器状态分区 (Pos) – 内存减少 4 倍，通信量与数据并行性相同
· 添加梯度分区 (Pos+g) – 内存减少 8 倍，通信量与数据并行性相同
· 添加参数分区 (Pos+g+p) – 内存减少与数据并行度 Nd 成线性关系。例如，拆分为 64 个 GPU (Nd=64) 内存将减少到 1/64。GPU 通信量略有增加 50%。
注：图中Memory Consumption 第二列给出了一个示例：k=12,Φ=7.5B,Nd=64，可以看到随着ZeRO 阶段深入，显存优化相当明显。
一张卡训不了大模型，根因是显存不足，ZeRO-Offload则将训练阶段的某些模型状态下放（offload）到内存以及CPU计算，即显存不足，内存来补。相比于昂贵的显存，内存廉价多了。

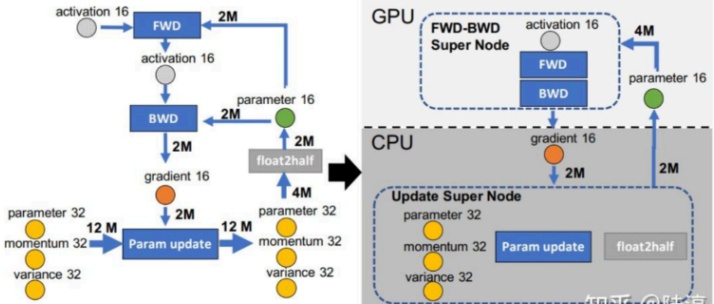

下图是某一层的一次迭代过程，使用了混合精度训练，前向计算（FWD）需要用到上一次的激活值
（activation）和本层的参数（parameter），反向传播（BWD）也需要用到激活值和参数计算梯度，当我们用Adam优化器进行参数更新时，假设模型参数量是M，在混合精度训练的前提下，边的权重要么是2M（fp16），要么是4M（fp32）。为了不降低计算效率，将前两个节点放在GPU，后两个节点不但计算量小还需要和Adam状态打交道，所以放在CPU上，Adam状态自然也放在内存中，为了简化数据图，将前两个节点融合成一个节点FWD-BWD Super Node，将后两个节点融合成一个节点Update Super Node，沿着gradient 16和parameter 16把数据流图划分为两部分，分布对应GPU和CPU

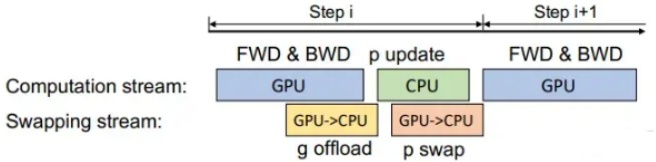

七、 ZeRO Offload后的计算流程是怎么样？¶
在GPU上面进行前向和后向计算，将梯度传给CPU。同时为了提高效率，可以将计算和通信并行起来，GPU在反向传播阶段，可以待梯度值填满bucket后，一边计算新的梯度一边将bucket传输给CPU，当反向传播结束，CPU基本上已经有最新的梯度值了；
· cpu进行参数更新，再将更新后的参数传给GPU。
